模电与数电试题及答案.docx

模电与数电试题及答案.docx_第1页
模电与数电试题及答案.docx_第2页

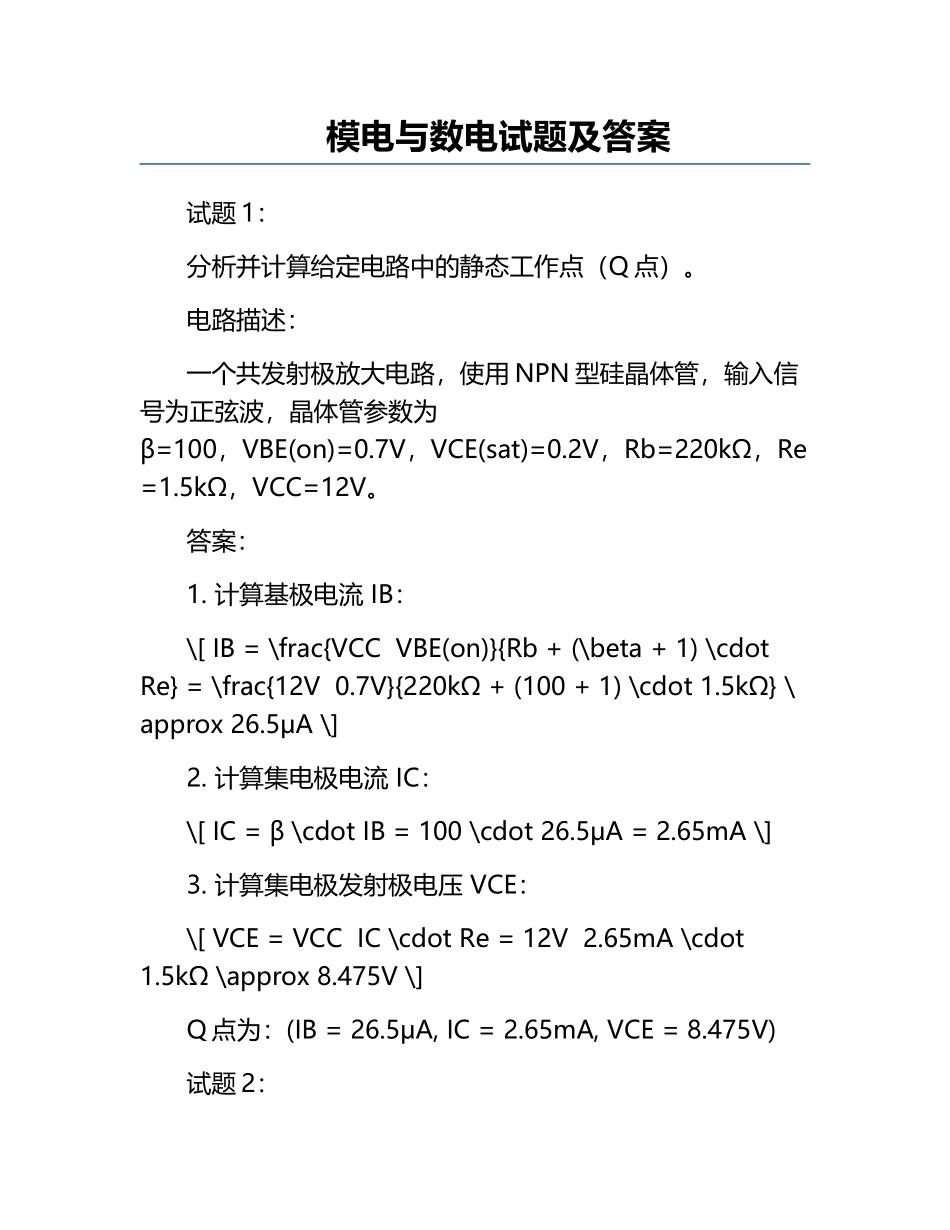

模电与数电试题及答案试题1:分析并计算给定电路中的静态工作点(Q点)。电路描述:一个共发射极放大电路,使用NPN型硅晶体管,输入信号为正弦波,晶体管参数为β=100,VBE(on)=0.7V,VCE(sat)=0.2V,Rb=220kΩ,...
